PAR PASTIPRINĀTĀJU CAD-805RS
CAD-805 atsauces sērija (CAD-805RS) ir jaunākais izdevums 805. sērijas monobloku pastiprinātāju sērijā, kas tiek nepārtraukti ražota kopš 1993. gada.

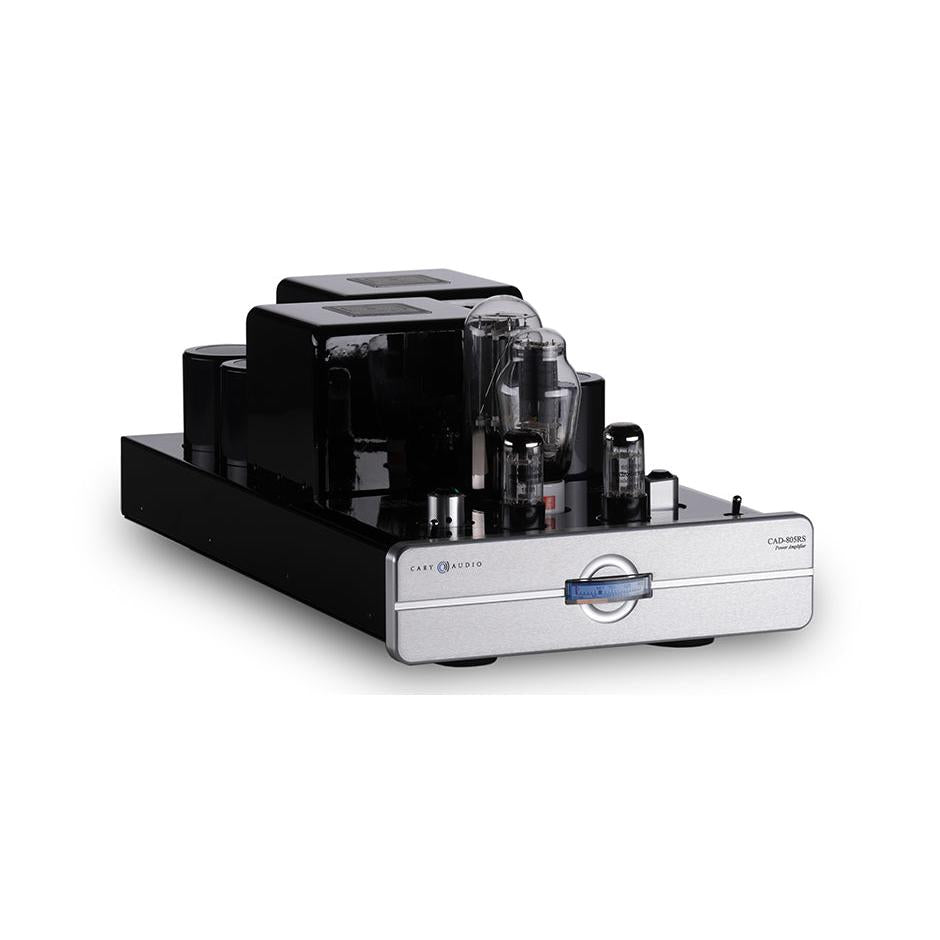

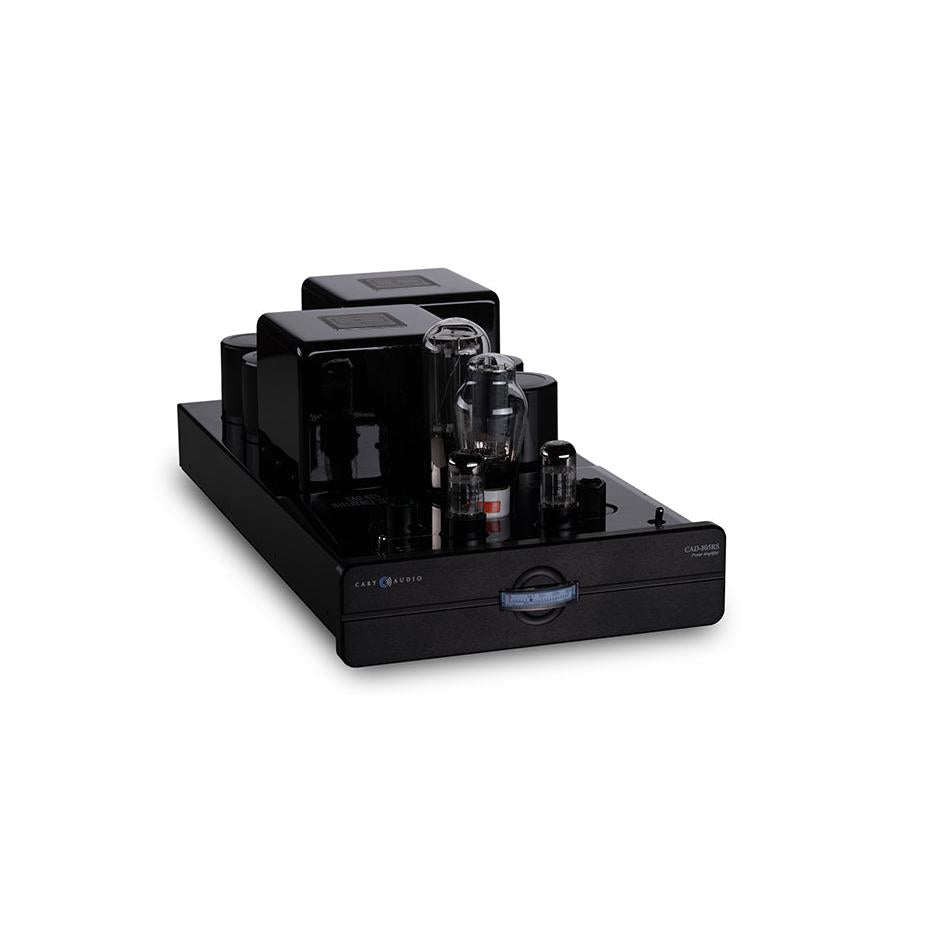

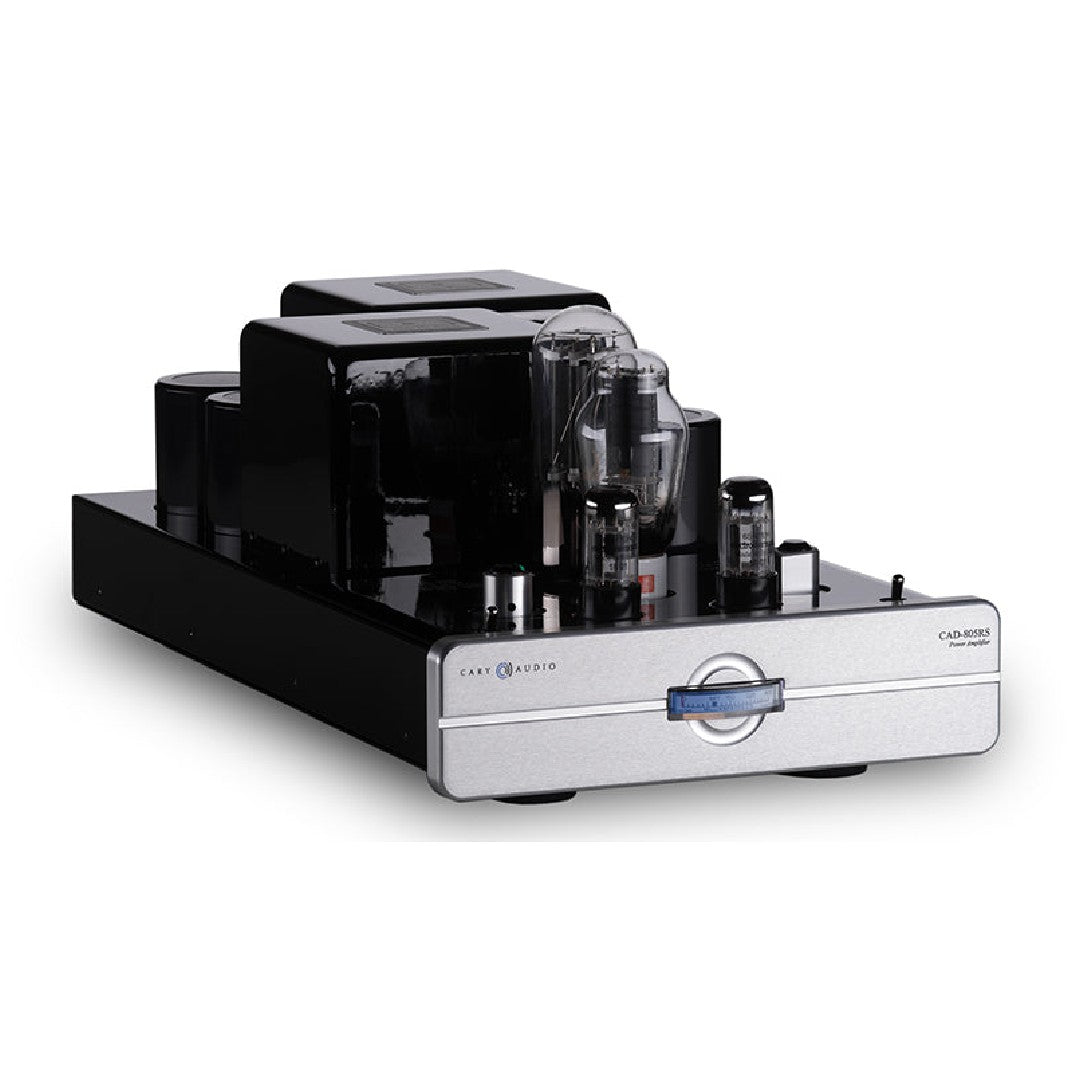

Lūk, ko jūs redzēsit, kad pāris CAD-805RS pārvietojas no priekšpuses uz aizmuguri. Priekšējais panelis ir skaists, biezs, mehāniski apstrādāts alumīnijs, kas ir pieejams sudraba vai melnā anodētā apdarē. CAD-805RS ir aprīkots ar iebūvētu skaitītāju šasijas priekšpusē. Regulēšanas pods atrodas šasijas aizmugurē kopā ar slīpo domkratu ārējam skaitītājam. Aplūkojot pastiprinātāju no augšas, jūs redzat augšējo plāksni, kas ir apdarināta ar izskatīgu antracīta melnu spīdīgu emalju ar baltiem sietspiedes uzrakstiem. Kreisajā pusē galvenais strāvas slēdzis, pa labi gaidstāves/darba slēdzis, kas ieslēdz 211 vai 845 izvades lampas. Kreisajā pusē ir rotējošs slēdzis ar zaļu dārgakmens līdzīgu pogu, kas izvēlas atbilstošo nobīdi jūsu izvēlētajai 211 vai 845 izvades caurulei. Labajā pusē ir līdzīga rotējoša poga, kas ieslēdz “negatīvo atgriezenisko saiti” globālā mērogā un ir regulējama no “izslēgta”, nepārtraukti griežoties, līdz maksimālajai atgriezeniskās saites vērtībai 10 dB. Turklāt šajā pastiprinātāja augšējā priekšējā daļā ir divas 6SN7 ieejas stadijas lampas, 300B draivera stadijas caurule un jūsu izvēles 845 vai 211 izvades caurule.

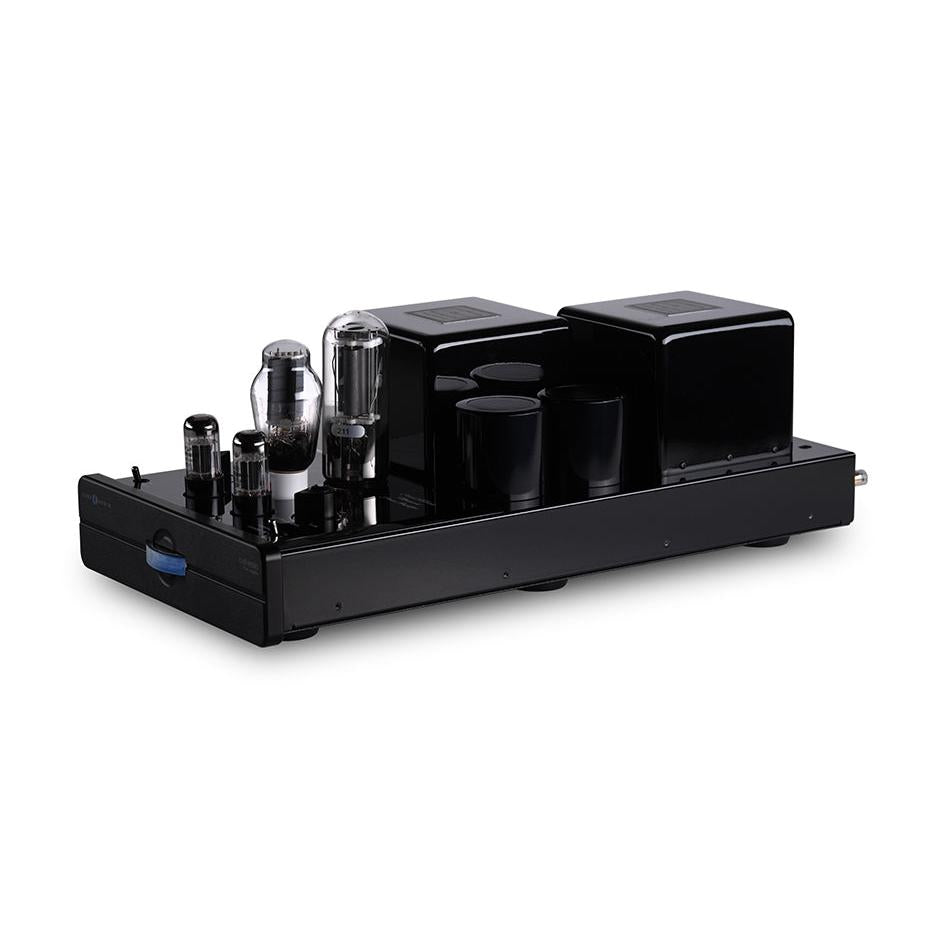

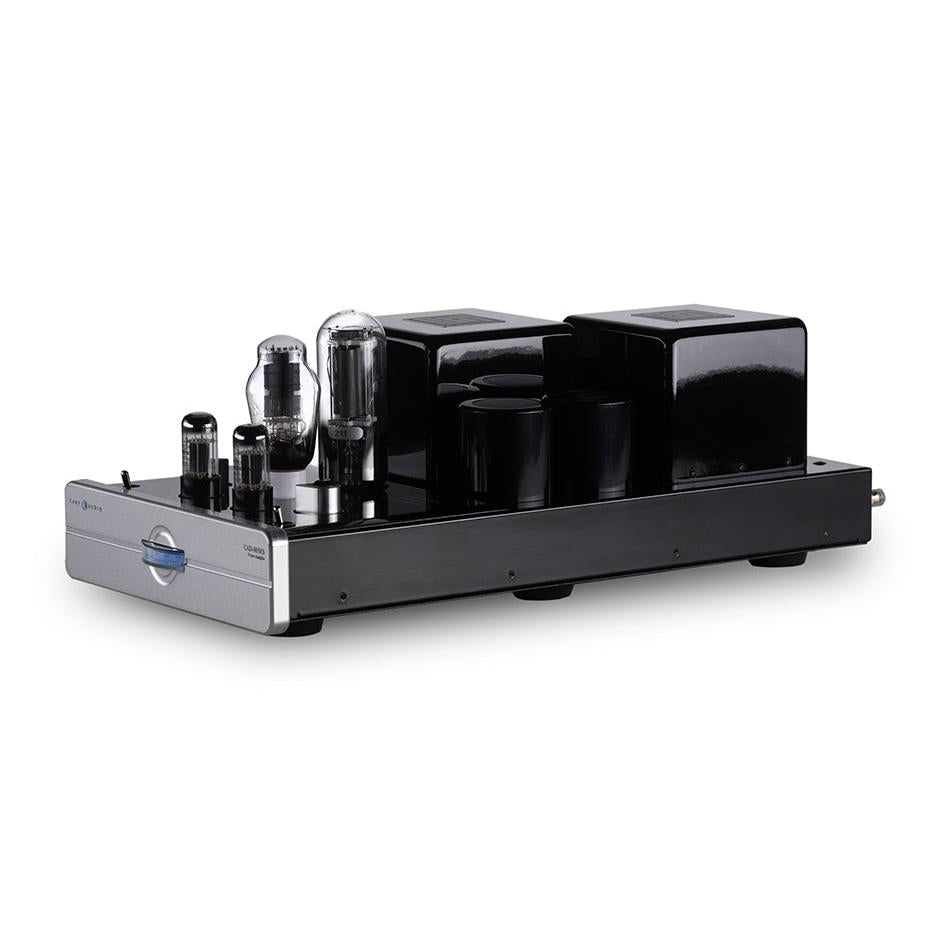

Aiz caurulēm 805 galveno nekustamo īpašumu aizņem divi ļoti iespaidīga izmēra transformatori — viena jauda un viena izeja, un četri elektrolītiskie kondensatori. Šasijas aizmugurē ir arī iepriekš minētais iestatīšanas skrūves regulēšanas pods, kas paredzēts slīpēšanai, un ceturtdaļcollas nobīdes ligzda, lai nolasītu 300B draivera caurules slīpumu. Šie ir vienīgie lietotāja pielāgojumi, par kuriem jums būs jāuztraucas, izņemot izvades caurules garšas izvēli.

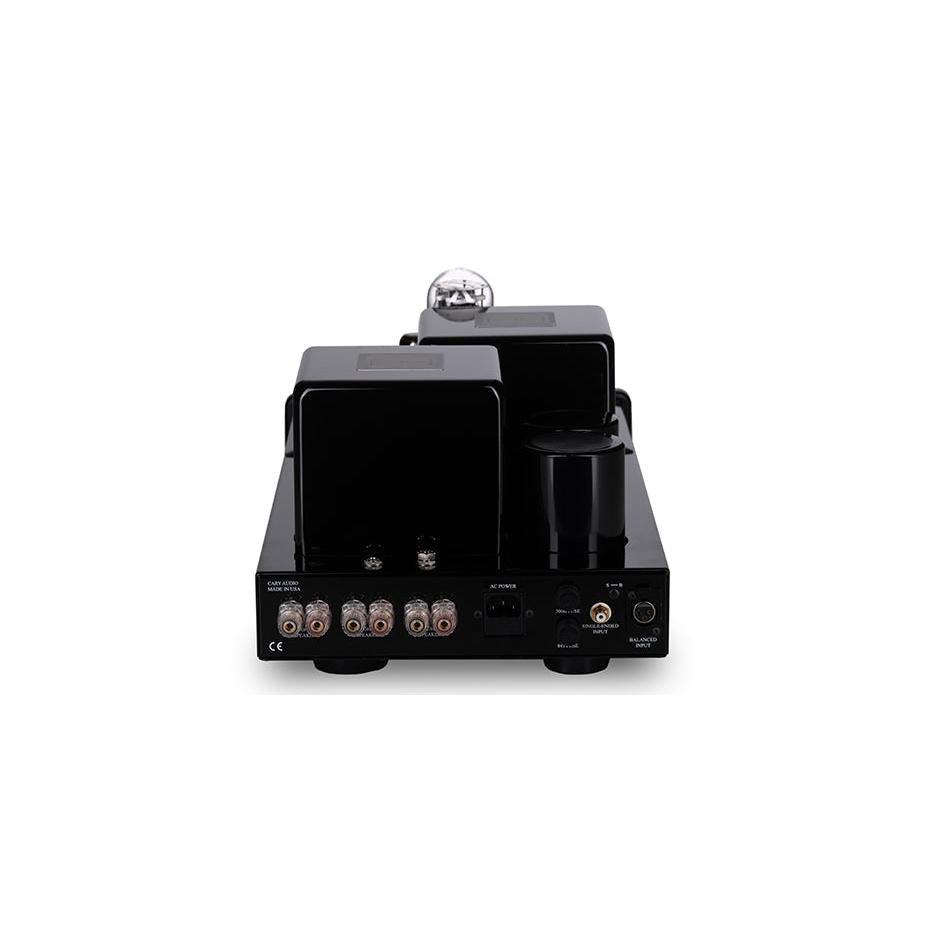

Aizmugurējais panelis piedāvā 4, 8 vai 16 omu skaļruņu izeju izvēli, kas ir ļoti augstas kvalitātes un izturīgi. Ir RCA ievades ligzda un XLR ieejas ligzda ar lietotāja izvēlētu slēdzi un divi redzami drošinātāji — viens 300B un otrs izvades caurulei. Maiņstrāvas kontaktligzdā ir arī iebūvēts drošinātājs. Strāvas vads ir noņemams.

Lai pārskatītu ķēdi, viena gala audio ievades signāls no ārpasaules tiek nodots pirmās 6SN7 caurules vadības ievades režģim. Šis pirmais 6SN7 posms darbojas paralēlā divu triožu parastā ar pretestību savienotā A klases pastiprinātājā. Šis pirmais pastiprinājuma posms ir tieši savienots ar nākamo 6SN7 divu triožu pastiprinājuma posmu. Šis otrais posms darbojas sērijveida anoda pastāvīgas strāvas A klases pastiprinātājā. Šis pastiprinātais audio signāls tiek nodots caur savienojuma kondensatoru uz 300B draivera stadijas tīklu. 300B triodes caurule darbojas A klases viengala režīmā, izmantojot fiksētu negatīvu tīkla spriegumu 300B draivera stadijā. Šo negatīvo režģa spriegumu lietotājs regulē, izmantojot skrūvgrieža kannu CAD-805 AE aizmugurē. 300B ir tieši savienots ar 211 vai 845, 100 vatu plāksnes izkliedes, triodes izvades caurules tīklu. Sakabes metodi šajā posmā sauc par starppakāpju transformatoru. Šis ir gaisa spraugas dizains ar plakanu frekvences reakciju no 30 Hz līdz 23 KHz. Audio signāls no 300B starppakāpju transformatora virzīs 211/845 izvades cauruli līdz 27 vatu A klases izejai. Izmantojot papildu skaļuma līmeņus, pastiprinātājs pāriet pozitīvā režģa režīmā ar 50 vatu izejas jaudu A2 klase. 211 izvades caurules gadījumā A2 klases jauda ir aptuveni 70 vati. Lieljaudas izvade no 211/845 lampas ir savienota ar skaļruni, izmantojot gaisa spraugu, 150 vatu nepārtrauktas darbības izejas transformatoru. Tas pārveido izejas caurules augsto pretestību (8000 omi primārais tinums) uz 4,8 vai 16 omi, lai darbinātu skaļruni.
Ķēdes tips viengala tīrā A klase
Izejas jauda 50 vati, A klase
Atgriezeniskā saite no 0 līdz 10 dB, nepārtraukti mainīga vadība
Frekvences reakcija no 20 Hz līdz 20 kHz +/- 0,5 dB pie pilnas jaudas
Enerģijas patēriņš 230 vati – OPERATE, 76 vati – GAIDĪBĀ
Ieejas pretestība 150k omi
Izejas pretestība 4, 8 un 16 omi skaļruņu savienojuma spailes
Signāls pret troksni > 80 dB zem nominālās jaudas
Jutība 1,0 volti @ nulles atgriezeniskā saite pilnai izvadei
Strāvas padeves kondensatori 4 – 1500 Fd @ 450V
Power Transformer 1 – EI Laminētas serdes spēka transformators
1 – speciāls gaisa spraugas izejas transformators
200% darba cikls visiem transformatoriem
Tube Complement 2 – 6SN7 ieejas caurules
1 – 300B vadītāja caurule
1–845 izejas caurule vai (instalēšanas laikā, lūdzu, izvēlieties 845 vai 211)
1–211 izejas caurule (instalēšanas laikā, lūdzu, izvēlieties 211 vai 845)
Iesildīšanās laiks 5 minūtes pēc sākotnējā perioda pārtraukuma
Break-In Period 100 stundas mūzikas atskaņošanas laika
Apdares Jaguar 'Anthracite Black' šasija
Izmēri 10 collas A x 12-1/4" W x 24" D
Svars 85 mārciņas.
