TEAC CG-10M-A galvenais pulksteņu ģenerators

TEAC CG-10M-A galvenā pulksteņa ģeneratora pārskats
CG-10M ir galvenais pulksteņa ģenerators, kas nodrošina ārkārtīgi precīzu pulksteņa signālu, lai ciparu-analogu pārveidotāji (DAC) varētu darboties pēc iespējas labāk. Audiofilu vidū ir labi zināms fakts, ka pulksteņa signāls ir visu digitālo signālu apstrādes pamats. Piemēram, digitālie signāli, piemēram, PCM, tiek sadalīti ļoti smalki desmitos tūkstošu daļu sekundē gar laika asi. Ja šī pamata laika ass svārstās D/A konversijas procesā, ir daudz grūtāk atveidot analogo audio viļņu formu, kas ir identiska oriģinālam. Tas ir vēl patiesāk ar DSD audio signāliem, kas laika asī darbojas ar MHz ātrumu. Šī iemesla dēļ pēc iespējas precīzāks pulksteņa signāls ir ļoti svarīgs, lai atjaunotu digitālos audio signālus, jo īpaši HiRes failus, kas izmanto īpaši augstus iztveršanas ātrumus, piemēram, DSD 22,5 MHz vai PCM 768 kHz.

Galvenā pulksteņa ģeneratora centrā ir kristāla oscilators, kas ir ievietots ar temperatūru kontrolētā kastē, "krāsns", lai uzturētu vislabāko un stabilu veiktspēju ideālā kristāla svārstību temperatūras apstākļos. Šis krāsns kontrolētais kristāla oscilators (īsumā OCXO) ģenerē ārkārtīgi precīzu 10 MHz pulksteņa signālu, kas ir ±3 ppb robežās no frekvences temperatūras raksturlielumiem un ±0,1 ppm robežās no frekvences precizitātes.

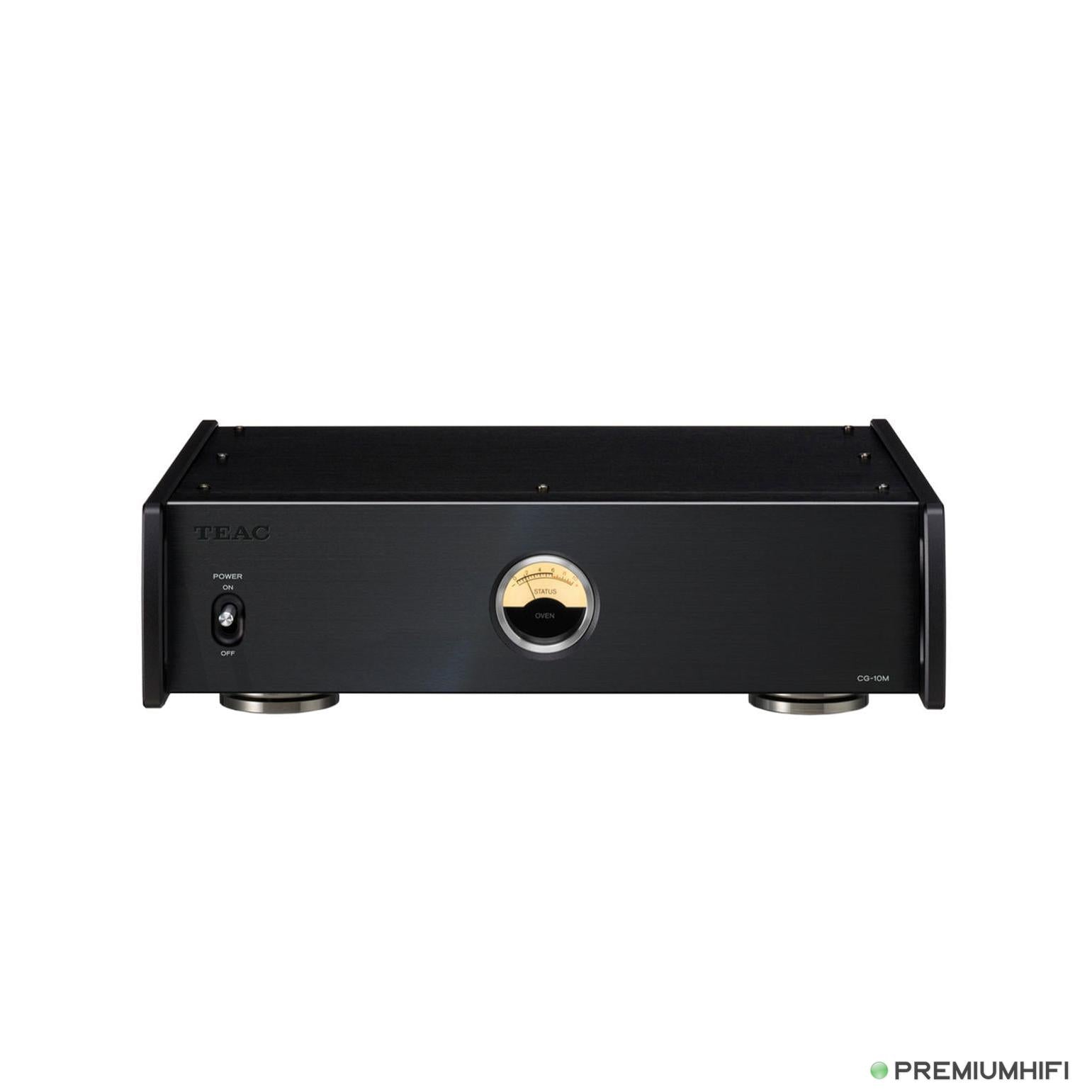

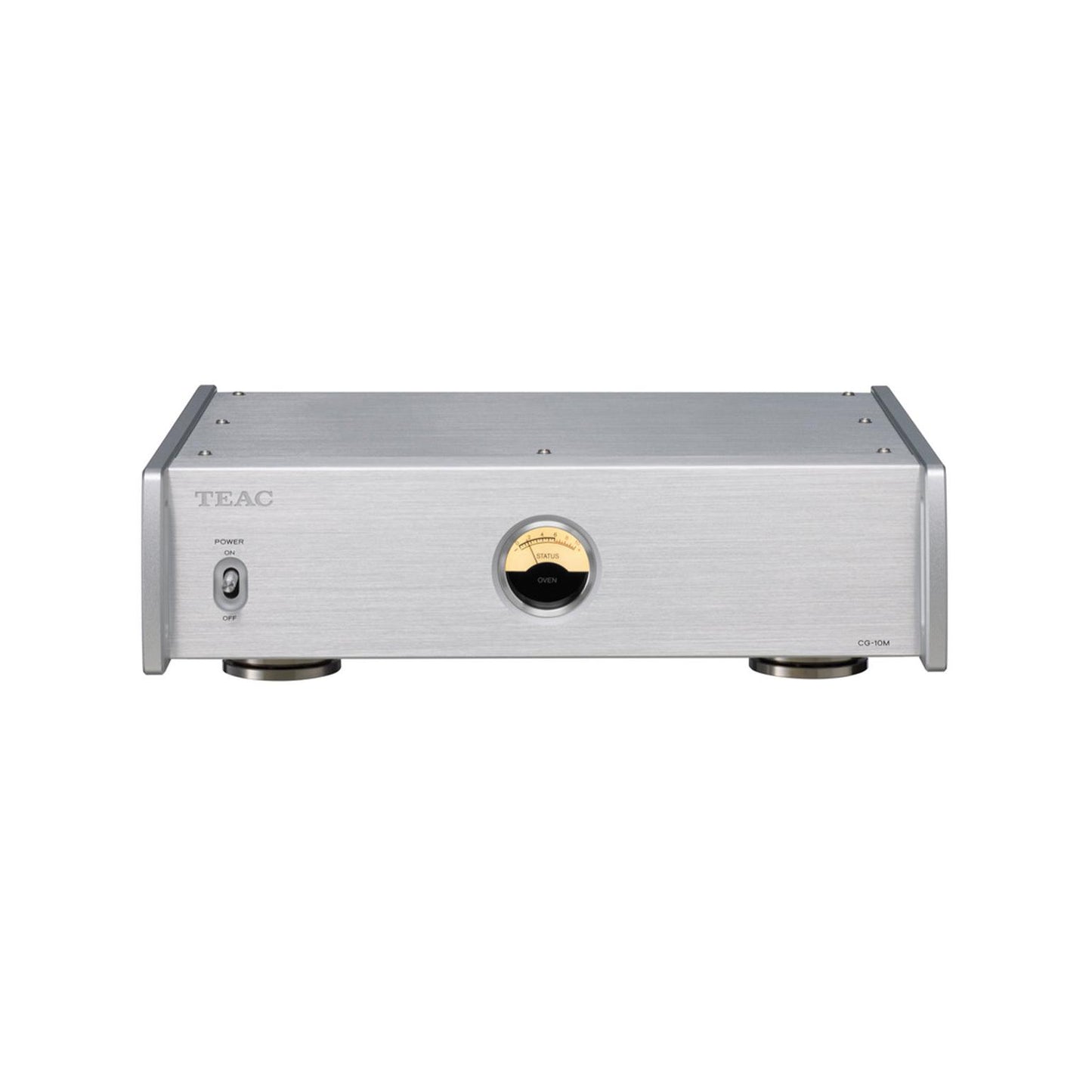

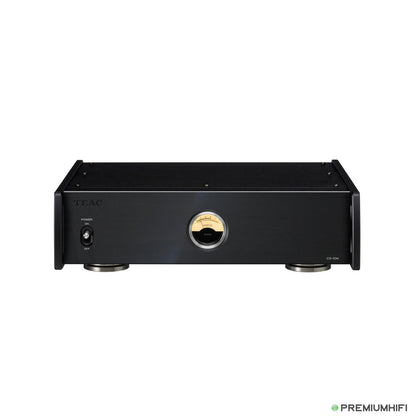

Elegantais analogais mērītājs priekšējā panelī visu laiku vizuāli parāda iekšējā kristāla oscilatora stāvokli.

CG-10M ir galvenais pulksteņa ģenerators, kas nodrošina vislabāko veiktspēju no USB DAC, tīkla atskaņotājiem, CD atskaņotājiem un jebkura cita veida ierīcēm, kas atbalsta 10 MHz pulksteņa ieeju.

Jauns atsauces OCXO — ar krāsni vadāms kristāla oscilators
Tā kā temperatūrai ir milzīga ietekme uz kristāla oscilatora precizitāti, temperatūras izmaiņu samazināšana un uzturēšana ideālā līmenī ir ārkārtīgi svarīga, lai radītu precīzu pulksteņa signālu. CG-10M izmanto novatorisku krāsnī vadāmu kristāla oscilatoru TEAC Reference OCXO, lai samazinātu svārstību frekvences svārstības, ko izraisa temperatūras izmaiņas.

Savā klasē vadošais īpaši augstas precizitātes pulkstenis
Pateicoties TEAC Reference OCXO, CG-10M nodrošina īpaši augstas precizitātes 10MHz pulksteņa signālu – ±3 ppb robežās no frekvences temperatūras raksturlielumiem un ±0,1 ppm robežās no frekvences precizitātes – uz USB DAC un digitālajiem atskaņotājiem. Unikāls ar lāzeru iegravēts sērijas numurs un TEAC Reference OCXO logotips uz katra OCXC korpusa ir pierādījums stingrai kvalitātes pārbaudei, kas veikta ražošanas procesā.

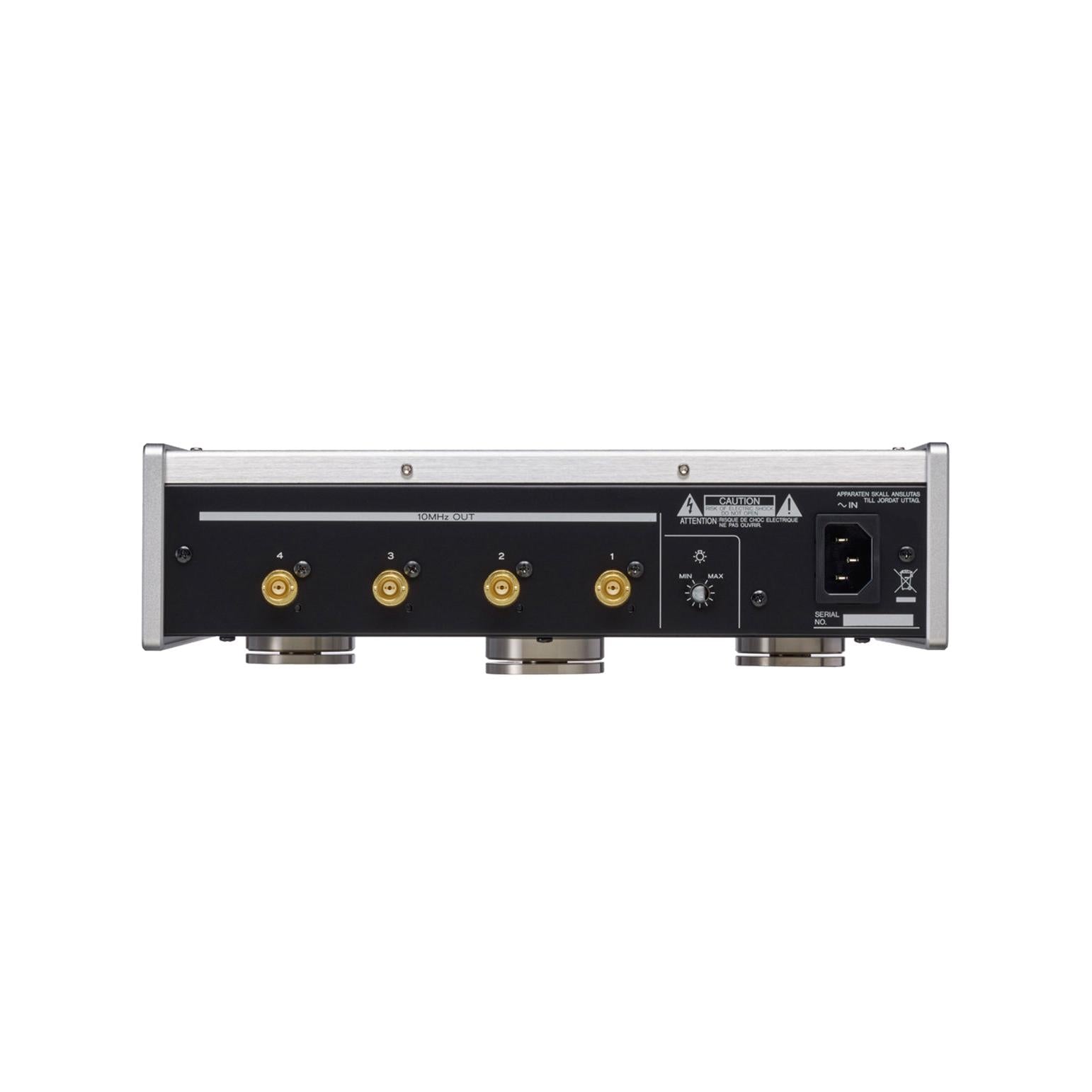

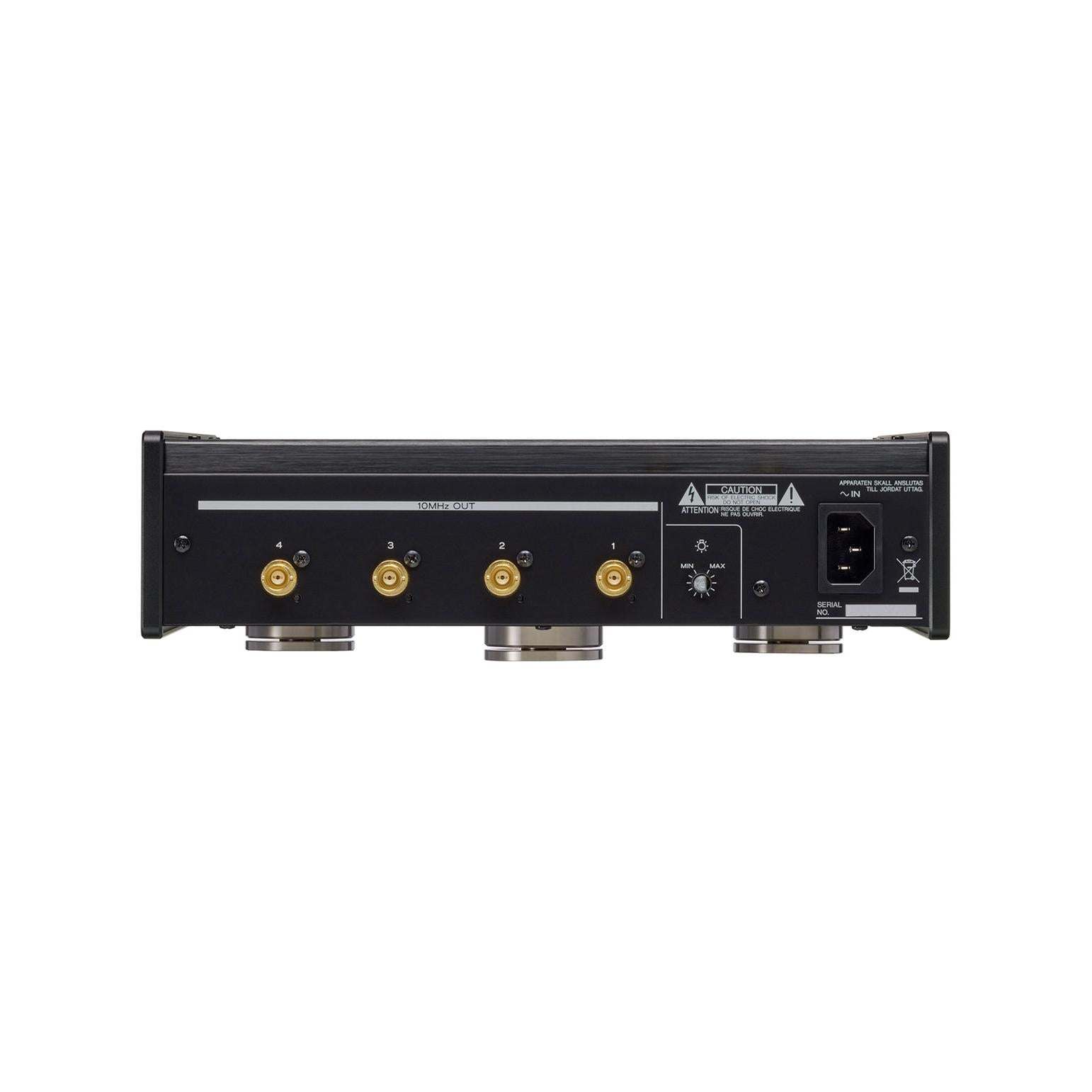

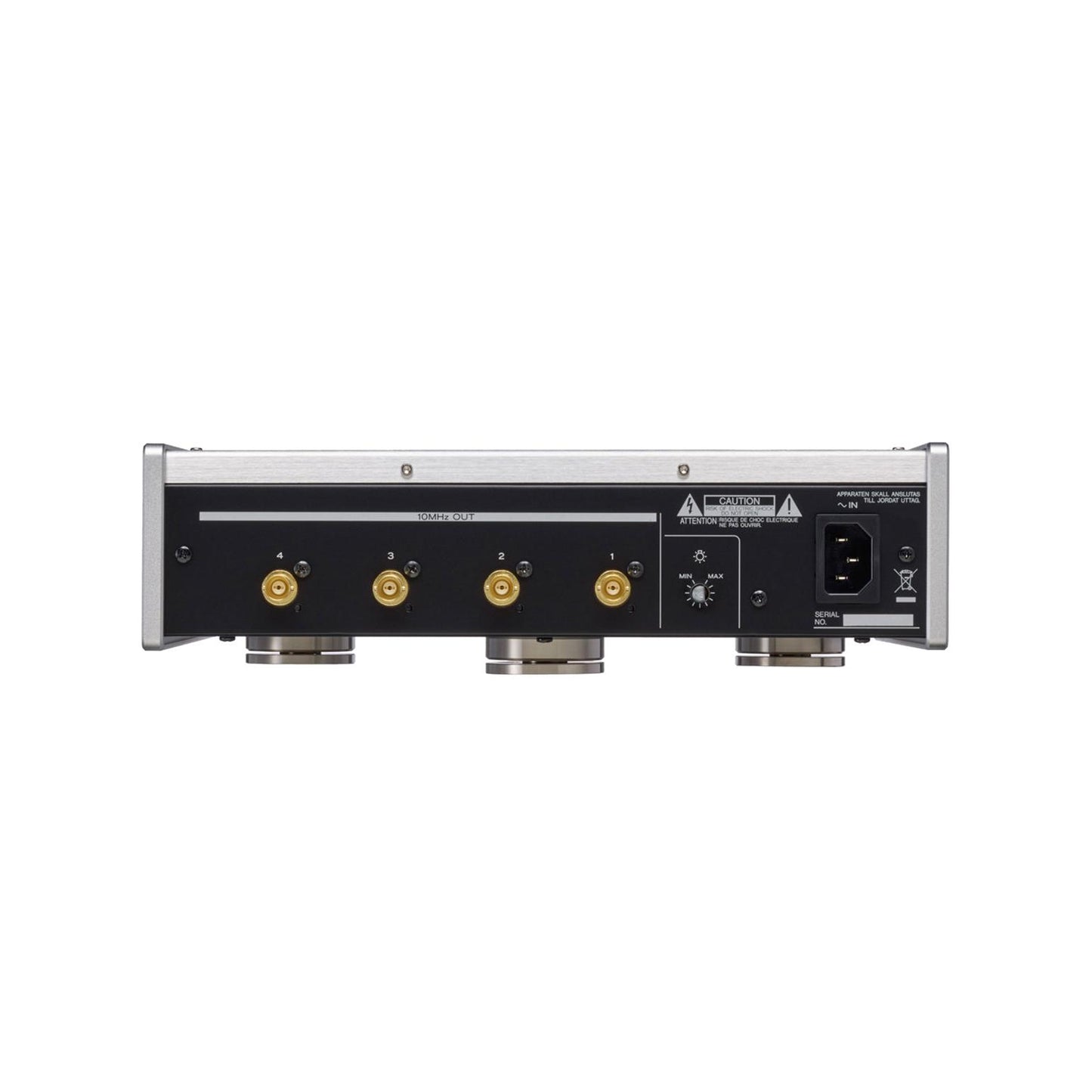

Četri BNC pulksteņa izejas savienotāji
Tiek nodrošināti četri apzeltīti BNC savienotāji (50 omi), lai piegādātu pulksteņa signālus vairākām ierīcēm. Vienlaikus var pievienot līdz četrām ierīcēm, kas atbalsta 10 MHz ieeju, tostarp USB DAC, tīkla atskaņotājus un SA-CD atskaņotājus.

Neatkarīga un izolēta ķēdes projektēšana
Katra CG-10M ķēde – no barošanas avota sadaļas līdz bufera pastiprinātājam izejas posmā – ir pilnībā izolēta, lai novērstu šķērstraucējumus, kad BNC savienotājiem ir pievienotas vairākas ierīces. Iekļaujot katrā ķēdē bufera pastiprinātāju, signāla viļņu forma netiek pasliktināta, ja ģenerētais pulksteņa signāls tiek koplietots vairākām ierīcēm.

Cepeškrāsns statusa mērītājs pulksteņa stabilitātes uzraudzībai
Cepeškrāsns STATUS analogais mērītājs, kas atrodas ierīces vidū, kas pēdējos gados ir TEAC preču zīme, parāda kristāla oscilatora stabilitāti lietošanas laikā. Cepeškrāsns, kurā ir kristāla oscilators, temperatūrai sasniedzot ideālo temperatūru precīzai pulksteņa ģenerēšanai, cepeškrāsns elektroenerģijas patēriņš samazinās un rādītājs rāda uz nulli, signalizējot lietotājam, ka digitālo apstrādi pievienotajā ierīcē tagad kontrolē ārkārtīgi precīzs 10MHz pulksteņa signāls. Mērinstruments ir izgaismots ar dimmera vadību (ieskaitot iespēju pilnībā izslēgt fona apgaismojumu).

Strāvas transformators ar toroidālo kodolu
Lieljaudas, toroidāla serdeņa jaudas transformators pastāvīgi piegādā pastāvīgu, stabilu strāvu, kas lielā mērā veicina būtisko pulksteņu ģenerēšanas efektivitāti un tai sekojošo augstas precizitātes izvadi.

Trīs pozīciju, patentētas "Pin-Point" pēdas perfektai stabilitātei
CG-10M izmanto TEAC patentētās "Pin-Point" pēdas. Tie ģeniāli ietver divas atdalītas metāla daļas integrētā korpusā. Vienai no tām ir ķīļveida augšdaļa, un tā ir piestiprināta pie šasijas apakšas, otra ir baseina formas pamatne, kas karājas uz leju no ķīļveida daļas ar atloka formas kausu, lai to varētu vienkārši uzstādīt. Atbalstam tiek izmantotas trīs “Pin-Point” pēdas, divas priekšā un viena aizmugurē, lai nodrošinātu izcilu stabilitāti pat uz nelīdzenas grīdas. Rezultātā trīs "Pin-Point" pēdas palīdz uzlabot pulksteņa svārstību precizitāti, samazinot vibrācijas un rezonansi. Tas savukārt samazina vidējas un zemas frekvences dubļainību, uzlabo skaņas skatuvi un uzlabo smalkas skaņas detaļas.

Izturīga pilnmetāla šasija apvienojumā ar A4 izmēra nospiedumu
Izstrādāts, lai atbilstu veiksmīgajai Reference 500 sērijai, CG-10M ir aprīkots ar alumīnija paneļiem un izturīgu metāla šasiju (kas arī izolē to no elektromagnētiskajiem trokšņiem) ar kompaktu A4 formāta nospiedumu, kas iederēsies jebkur.

Funkcijas īsumā
Augstas precizitātes "TEAC Reference OCXO" - "krāsns kontrolēts" kristāla oscilators
±3 ppb frekvences temperatūras raksturlielumi
±0,1 ppm frekvences precizitāte
4 x 10 MHz pulksteņa izejas savienotāji (apzeltīti BNC)
Pilnīgi neatkarīga un izolēta ķēde
Lieljaudas toroidālo kodolu strāvas transformators
KRĀSNS STATUSA mērītājs svārstību stabilitātes monitoram ar regulējamu fona apgaismojumu
Patentā reģistrētas "Pin-Point" pēdas, lai samazinātu vibrācijas
Trīs pēdas perfektam atbalstam
Pilnmetāla korpuss, lai novērstu ienākošos elektromagnētiskos trokšņus
Noņemama 3 polu IEC barošanas ligzda
Savietojams ar TEAC UD-503, UD-505, UD-701, NT-503, NT-505, VRDS-701, VRDS-701T un PD-505T (no 2023. gada augusta)
Atbilst RoHS
Papildinformāciju skatiet datu lapā lejupielādes cilnē.

Iekļauti aksesuāri
Strāvas vads
Pēdu spilventiņi
Lietotāja rokasgrāmata
