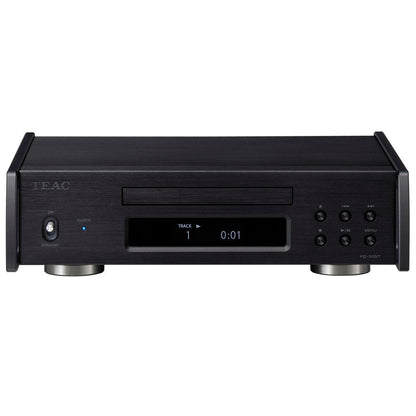

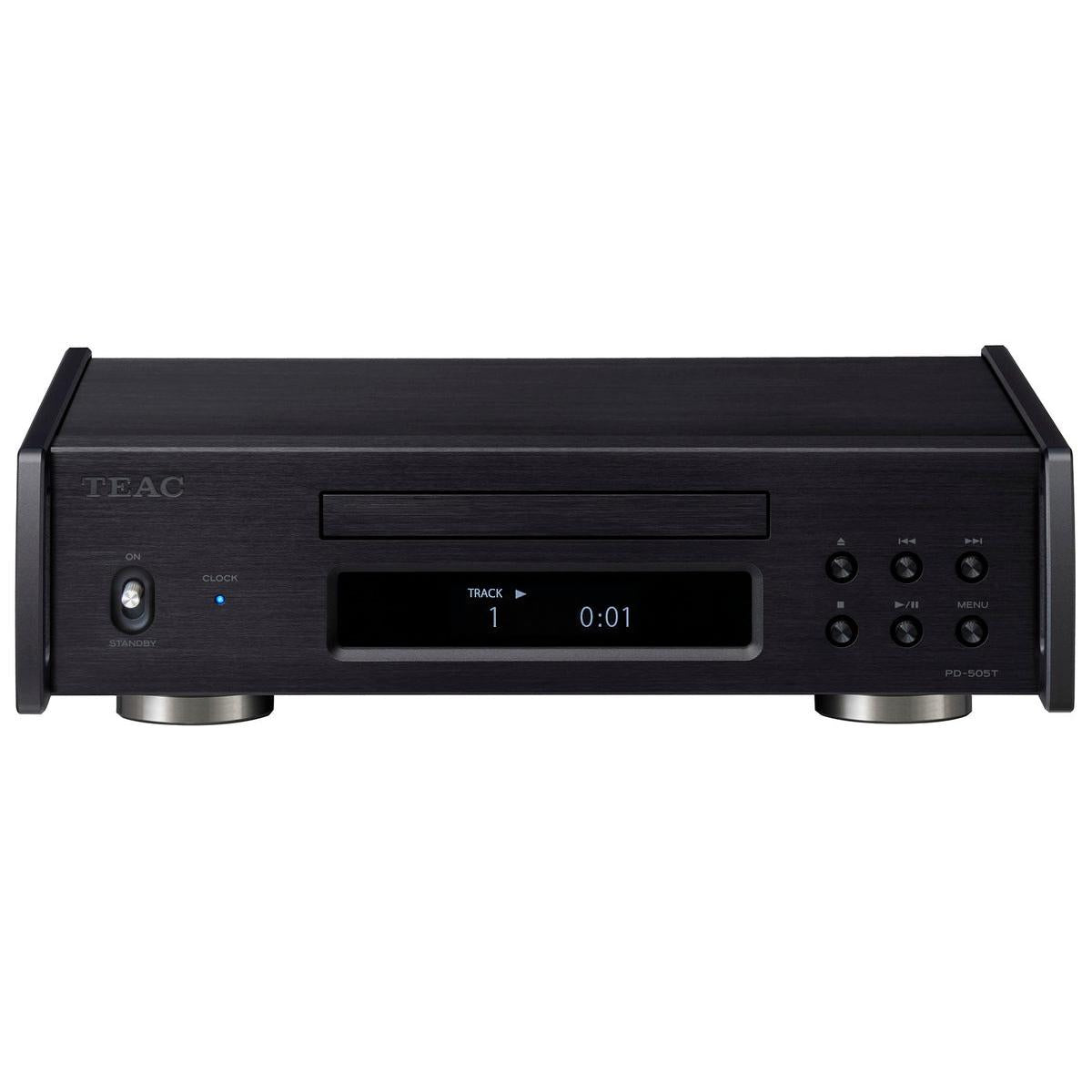

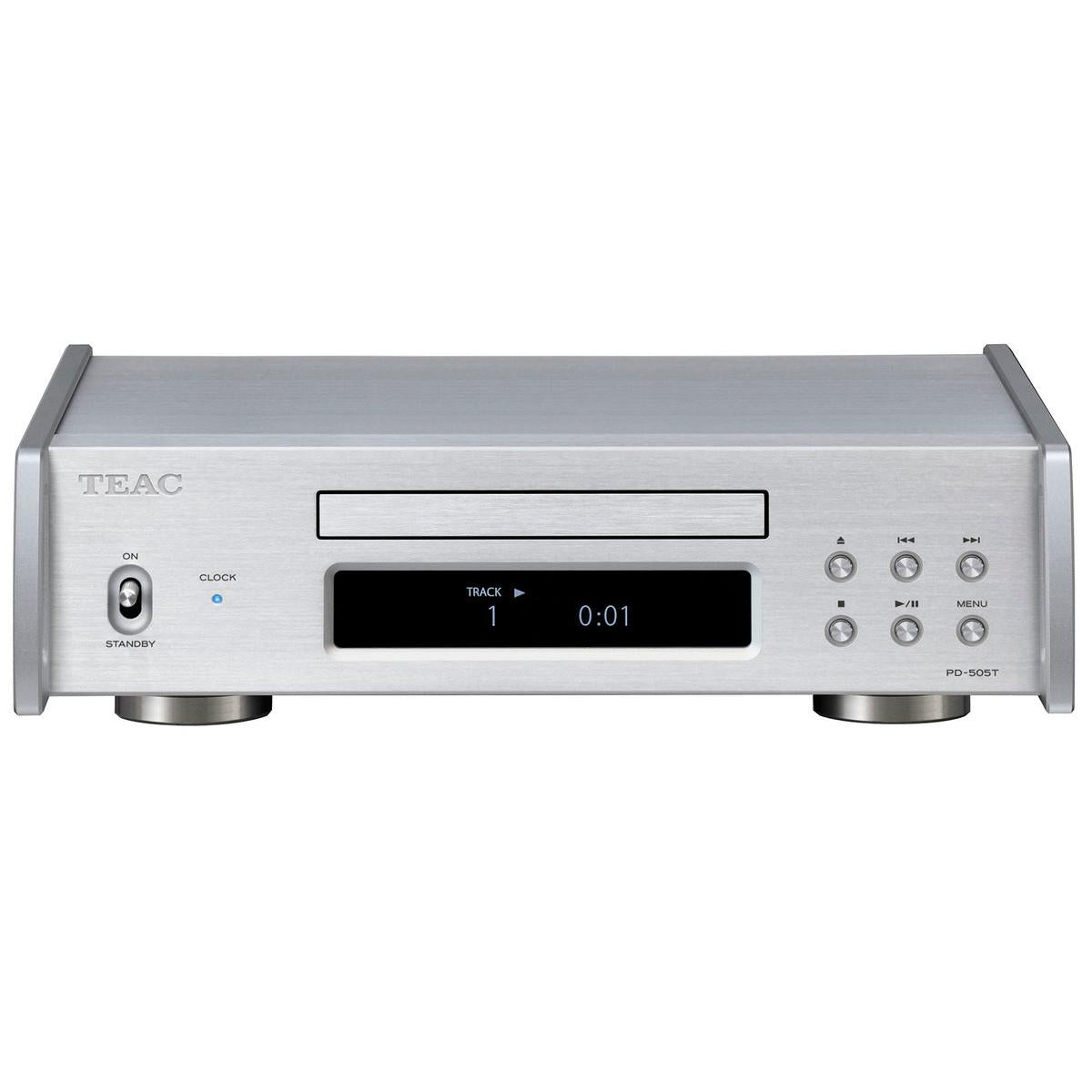

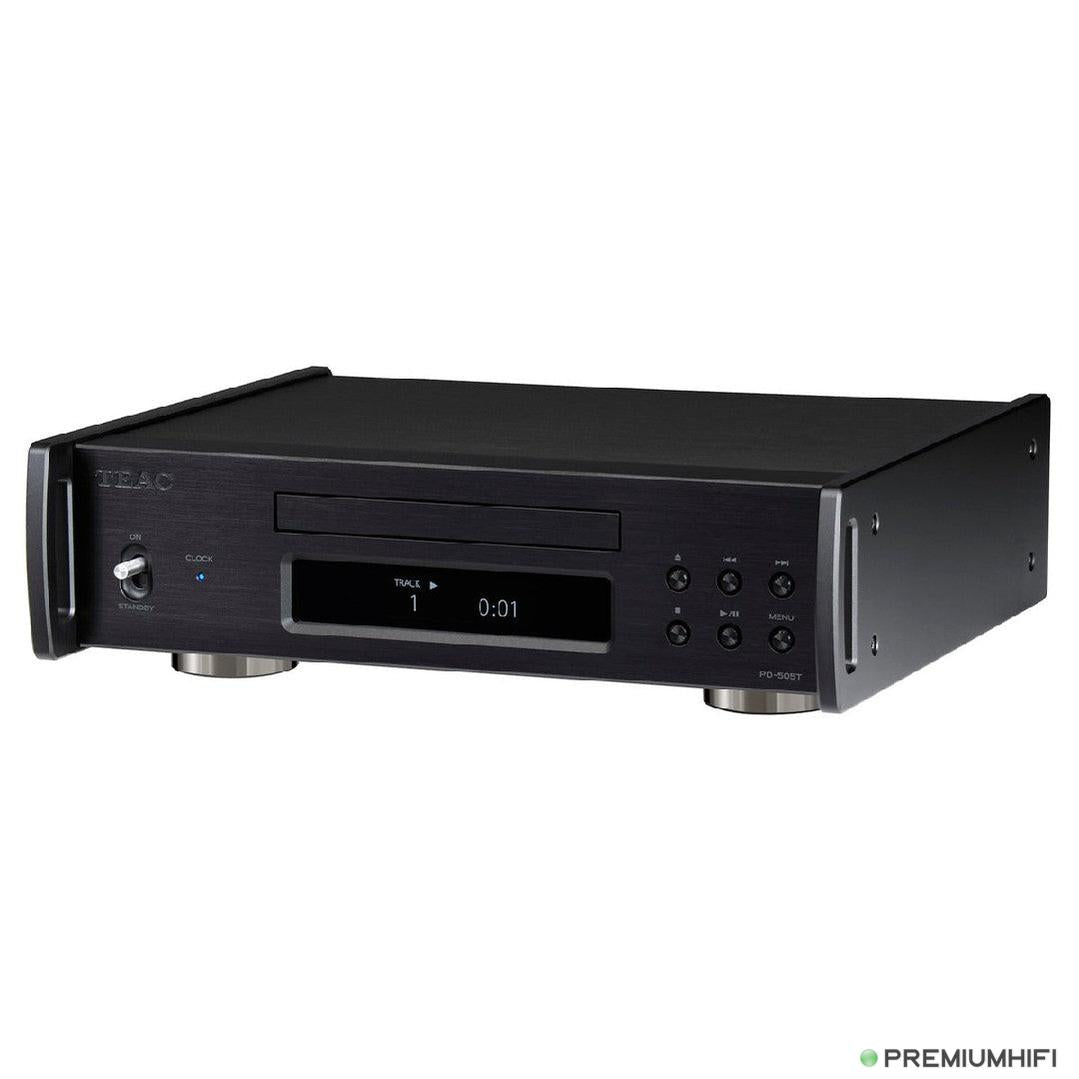

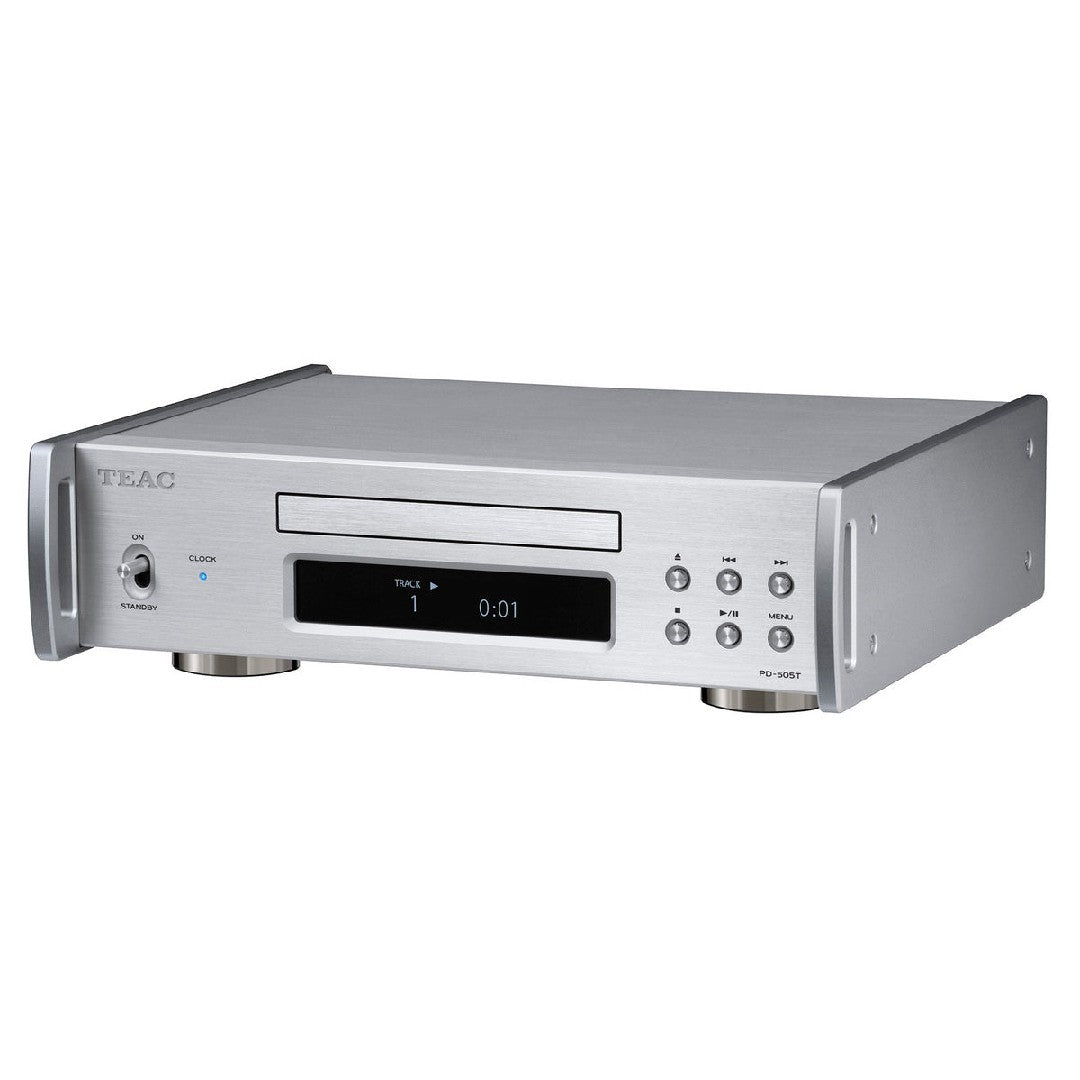

TEAC PD-505T kompaktdisku transportēšanas sudraba krāsa Īpaša kompaktdisku diskdziņa dizains uzlabo TEAC CD-5020A izstrādāto disku.
CD-5020A ir oriģināls TEAC diskdzinis, ar kuru mēs lepojamies, ka esam izstrādājuši. Tas ir izmantots profesionāliem lietojumiem tā izturības un uzticamības dēļ. Pamatojoties uz CD-5020A izmantoto CD diskdziņa dizainu, mēs izstrādājām jaunu dizainu, kas optimizēts PD-505T.

Daļēji peldošs stiprinājums
Viss CD mehānisms ir uzstādīts daļēji peldošā stāvoklī, kas nav pilnībā piestiprināts pie ierīces šasijas. Šis dizains, kas izstrādāts ar rūpīgu rūpību, novērš atgriezenisko saiti, kas var negatīvi ietekmēt kompaktdisku lasīšanu, novēršot vārpstas motora un izpildmehānisma radīto vibrāciju pārnešanu uz šasiju un izraisot simpātiskas vibrācijas. Tajā pašā laikā, lai novērstu piedziņas komponentu montāžas laikā izmantoto amortizatoru ietekmi uz skaņas kvalitāti, mēs izstrādājām arī vietas, kur izmantojām, piemēram, stingras piestiprināšanas metodes, un ņēmām vērā vispārējos vibrācijas režīmus, veidojot konstrukciju, kas izmanto gan stingru, gan stingru. elastīgi aspekti. To darot, mēs esam sapratuši, ka CD lasīšana ir precīzāka un saglabā augstāku tīrības līmeni.

Piedziņas vadības ķēde ar jaunu dizainu
Meklējot vēl augstāku līmeni, mēs izstrādājām jaunu piedziņas vadības ķēdi CD mehānismam. Vadot vārpstas motoru ar maigu atgriezenisko saiti, lai radītu dabisku rotācijas stāvokli, mēs esam panākuši vēl vairāk neietekmētu un atvērtāku skaņu. Turklāt tiek izmantota BTL piedziņa, kas nerada pārslēgšanas troksni, sākot ar vārpstu un iekļaujot arī izpildmehānismu, kas darbina uztveršanas objektīvu. Tas novērš nelielas ietekmes uz signāla nolasīšanu un palielina signāla tīrību.

Diskrētās strāvas ķēdēs tiek izmantoti toroidālo serdeņu transformatori
Barošanas blokiem tiek izmantoti toroidālo serdeņu transformatori. Turklāt barošanas avoti ir atdalīti OLED displejam, kompaktdisku diskdzinī un mikrodatora ķēdei, kā arī audio shēmai, katrai no tām ir speciālas sekundārās spoles un taisngrieži. Ņemot vērā audio kvalitāti, CD diskdzinī, mikrodatorā un audio ķēdē tiek izmantotas neatkarīgas diskrētas barošanas shēmas.

Uz kristāla oscilatoriem balstīts iekšējais pulkstenis ar zemas fāzes troksni
Izmantojot digitālos savienojumus, augšupējo ierīču pulksteņa precizitāte var ietekmēt visas sistēmas kvalitāti. PD-505T iekšējam pulkstenim tiek izmantots zemas fāzes trokšņa kristāla oscilators, kam ir izcilas fāzes trokšņu īpašības. Nolasot CD signālus, kuru pamatā ir augstas precizitātes standarta pulkstenis, kompaktdiskā saglabāto oriģinālo skaņu var precīzi izvadīt digitāli.

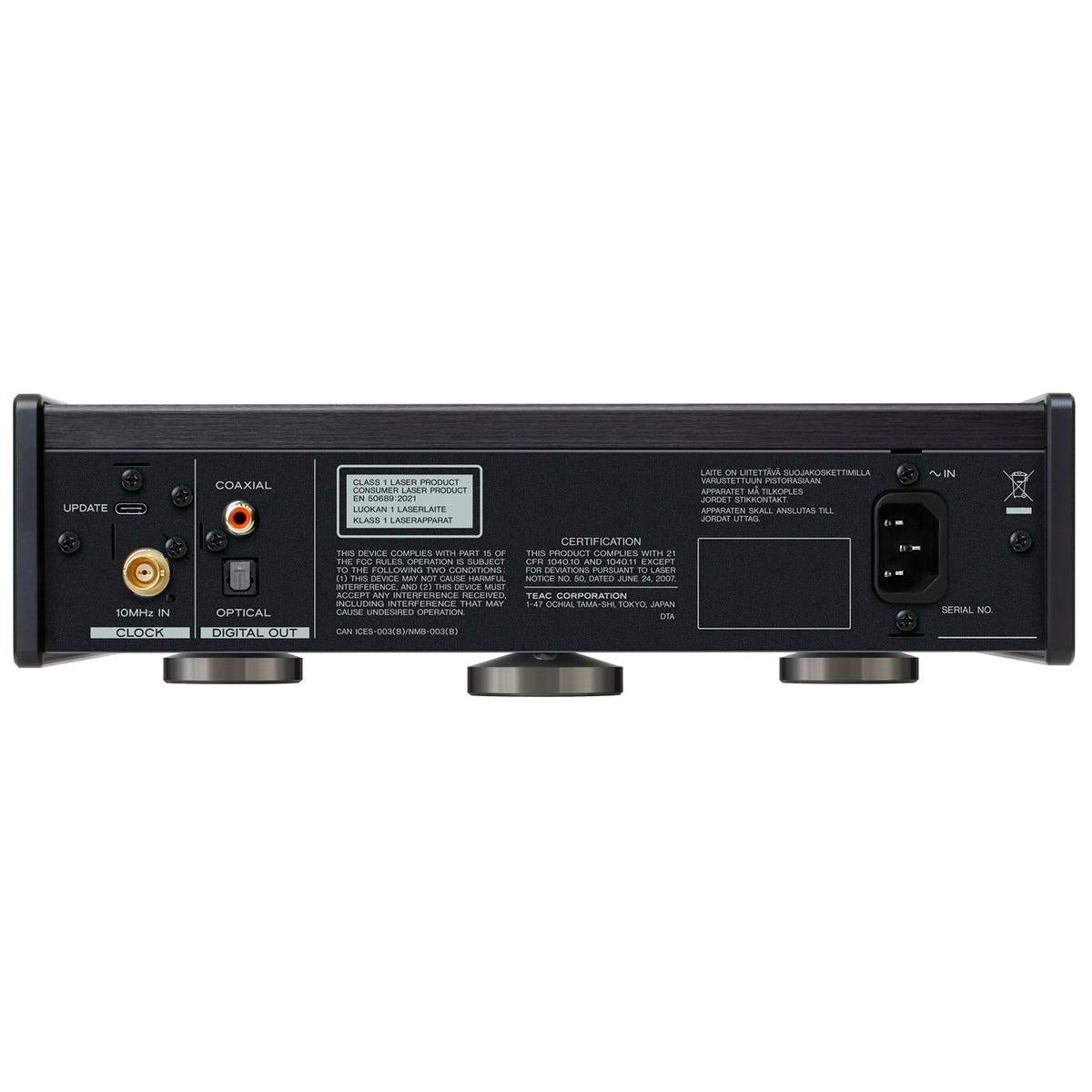

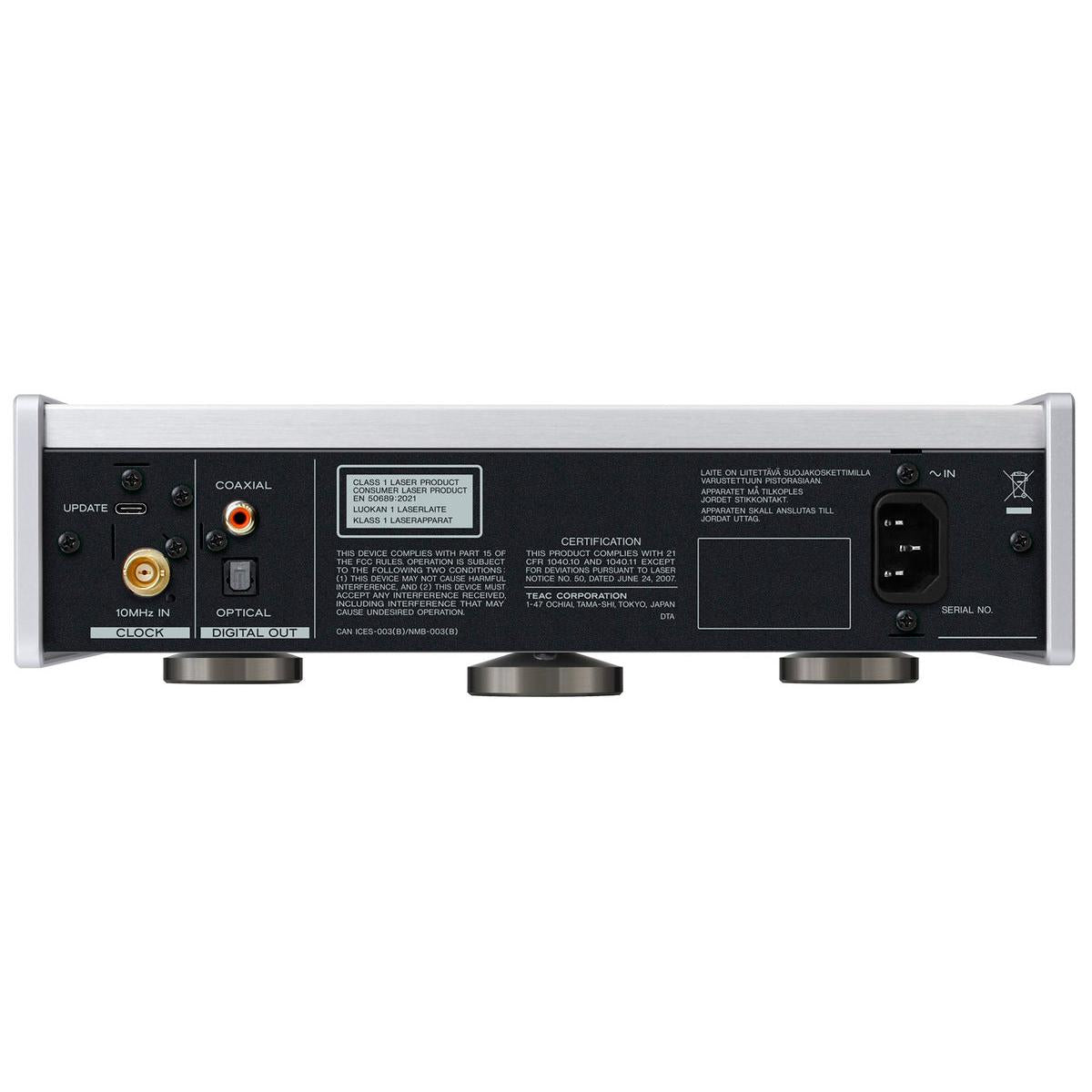

10MHz ārējā pulksteņa ieeja
Skaņu var vēl vairāk uzlabot, ievadot vēl precīzāku pulksteņa signālu no ārēja avota. Turklāt digitālajā atskaņošanas sistēmā audio kvalitāti var uzlabot ne tikai ar paaugstinātu augšupvērsto precizitāti, bet arī kļūst iespējama vēl augstāka līmeņa digitālās sistēmas izveide, piemēram, pulksteņa sinhronizēšana ar DAC.

Aparatūras dizains
Pilnmetāla korpuss nodrošina gan vibrāciju pretestību, gan stilīgu izskatu A4 formātā, kas var ietilpt uz rakstāmgalda Tā kā viss korpuss ir veidots no metāla paneļiem, kas ir izturīgi pret ārējo troksni, datoru un citu ierīču radītā elektromagnētiskā trokšņa iekļūšana tiek novērsta. . Tas nodrošina tīru iekšējo vidi ar nelielu troksni pat apstākļos, kas ir sarežģīti audioiekārtām. Turklāt 8 mm biezie alumīnija paneļi, kas nosedz abas pilnībā metāla šasijas puses, nodrošina uzstādīšanas konstrukciju, kas lieki nesagroza vai nesaliec šasiju vai priekšējo un aizmugurējo paneļus, nodrošinot stingru un precīzu formu. Turklāt ar A4 lapas izmēru (skatoties no augšas) ierīci var novietot uz rakstāmgalda, sānu galda vai citas mazas vietas.

Oriģinālā stresa pēda ar trim atbalsta punktiem
Mūsu jaunizstrādātais oriģinālais Stressless Foot dizains ar trim atbalsta punktiem nodrošina stabilu novietojumu, lai to neietekmētu nelieli virsmas nelīdzenumi zem tās. Salīdzinājumā ar tām, kas tika izmantotas iepriekšējos dizainos, šīs kājas ir tikai daļēji piestiprinātas pie šasijas. Šis dizains tika izstrādāts, balstoties uz koncepciju, ka, ļaujot kājām brīvi vibrēt, var panākt dabiskāku skaņas atbalsi. Šīs mehāniski apstrādātās tērauda kājas ir uzstādītas tā, lai tās būtu brīvi savienotas ar ierīces apakšdaļu, nevis stingri piestiprinātas. Saglabājot tādu izvietojuma sajūtu kā iepriekšējos modeļos izmantotajām smailajām pēdām, šis dizains nodrošina dabiskāku, bagātīgu atbalsi.

Daļēji peldošs augšējais panelis
Tiek izmantots daļēji peldošs augšējā paneļa dizains. Augšējais panelis nav pievilkts pie šasijas ar skrūvēm. Tā vietā tas ir daļēji fiksēts, nostiprināts tikai ar sānu paneļiem, radot atvērtas sajūtas iedvestu skaņu.

Kas atrodas kastē
Maiņstrāvas vads
Tālvadības pults (RC-1338)
AAA baterijas x2
Pēdu spilventiņi x3
Lietotāja rokasgrāmata
